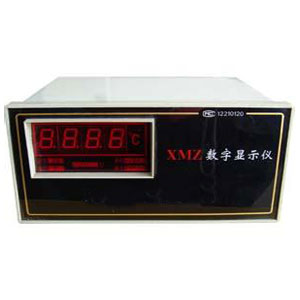

XMZ/T系列數字式顯示調節儀的產品詳細介紹：
|
產品說明:
|
一、概述
XM系列數字式顯示調節儀按國家標準《工業過程測量和控制系統用數字式指示儀》生產，并采用了新穎、******的線路設計原理，******的結構形式。便其結構和線路均非常簡單，因此可靠性高，抗震性好，使用維護方便。
本儀表具有0～10mA或4～20mA恒流輸出功能，可與執行機構組成簡介的調節系統，或直配計算機組成自控系統無須再配變送器，為工業過程多參數控制提供了便利，同時具有二位式，三位式時間比例PID調節功能。
本儀表適用于工業過程多種參數測量和控制系統?？膳c下列傳感器、變送器配合使用或接受下列信號。用數字直接顯示被測物理量。
a、熱電偶或輻射感溫器；
b、熱電阻產生電阻變化的傳感器；
c、霍爾壓力變送器或產生直流變化的傳感變送器；
d、電阻遠傳壓力表；
e、標準化模擬直流電信號（Ⅱ型、Ⅲ型）或其他直流信號。
二、主要技術指標
1、使用方式，盤裝式。（有橫式、豎式和方型三種）
2、指示方式：3½LED數碼管顯示，***大讀數1999。
3、型號規格：型號規格見下表；測量范圍見下表。
4、基本誤差：±0.5%F·S±1.（F·S為顯示量程）
5、分辨力：|200|以下0.1：℃|200|以上1℃。（其他物理量為末位一個字）
6、***大波動量：小于兩個分辨力值（波坳量以波動偏離波動中間數大小來衡量）。
7、零點漂移：一小時內零點漂移小于基本誤差的五分之一。
8、連續工作后，其本誤差仍符合要求。
9、外型尺寸：160*80*175（mm）。方型表為96*96*150（mm）。
10、開孔尺寸：橫式152*76（mm）。豎式為76*152（mm）。方型表為90*90（mm）。
11、工作電源：220V。50HZ±10%。
12、重量：1.25kg。
13、工作環境：溫度為-10～50℃，相對濕度不超過±90%
14、位式控制；設定范圍全量程；控制誤差小于±0.5%F·S±1個字。輸出接點容量：220V、3A。（交流無感負載）。
15、恒流輸出：負載能力0～10mA為0～1.5kΩ；4～20mA為0～450Ω，輸出精度小于±0.5%F·S。
三、XMZ系列數字式指示調節儀型譜表
| 型號規格 |
配套信號 |
附加功能 |
| XMZ-101 |
熱電偶類 |
無 |
| XMZ-102 |
熱電阻類 |
| XMZ-103 |
mV變送器 |
| XMZ-104 |
遠傳壓力表 |
| XMZ-105 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-101 |
熱電偶類 |
二位節調節或上限報警 |
| XMT-102 |
熱電阻類 |
| XMT-103 |
mV變送器 |
| XMT-104 |
遠傳壓力表 |
| XMT-105 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-111 |
熱電偶類 |
三位狹帶調節 |
| XMT-112 |
熱電阻類 |
| XMT-113 |
mV變送器 |
| XMT-114 |
遠傳壓力表 |
| XMT-115 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-121 |
熱電偶類 |
三位寬帶調節或上、下限報警 |
| XMT-122 |
熱電阻類 |
| XMT-123 |
mV變送器 |
| XMT-124 |
遠傳壓力表 |
| XMT-125 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-131 |
熱電偶類 |
時間比例調節
比例帶：2～30%可調
開關周期：30±10S
|
| XMT-132 |
熱電阻類 |
| XMT-133 |
mV變送器 |
| XMT-134 |
遠傳壓力表 |
| XMT-135 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-141 |
熱電偶類 |
兩位式PID調節 |
| XMT-142 |
熱電阻類 |
| XMT-143 |
mV變送器 |
| XMT-144 |
遠傳壓力表 |
| XMT-145 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-151 |
熱電偶類 |
時間比例調節帶上限或下限報警 |
| XMT-152 |
熱電阻類 |
| XMT-153 |
mV變送器 |
| XMT-154 |
遠傳壓力表 |
| XMT-155 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-161 |
熱電偶類 |
連續PID調節上帶上限或下限報警 |
| XMT-162 |
熱電阻類 |
| XMT-163 |
mV變送器 |
| XMT-164 |
遠傳壓力表 |
| XMT-165 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-171 |
熱電偶類 |
兩位式PID調節帶上限上限或下限
報警
|
| XMT-172 |
熱電阻類 |
| XMT-173 |
mV變送器 |
| XMT-174 |
遠傳壓力表 |
| XMT-175 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-191 |
熱電偶類 |
連續PID調節0～10mA或4～20mA |
| XMT-192 |
熱電阻類 |
| XMT-193 |
mV變送器 |
| XMT-194 |
遠傳壓力表 |
| XMT-195 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMZ-201 |
熱電偶類 |
帶0～10mA或4～20mA |
| XMZ-202 |
熱電阻類 |
| XMZ-203 |
mV變送器 |
| XMZ-204 |
遠傳壓力表 |
| XMZ-205 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-201 |
熱電偶類 |
0～10mA或4～20mA輸出，帶兩位
調節
|
| XMT-202 |
熱電阻類 |
| XMT-203 |
mV變送器 |
| XMT-204 |
遠傳壓力表 |
| XMT-205 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-211 |
熱電偶類 |
0～10mA或4～20mA輸出，帶三位
狹帶調節
|
| XMT-212 |
熱電阻類 |
| XMT-213 |
mV變送器 |
| XMT-214 |
遠傳壓力表 |
| XMT-215 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-221 |
熱電偶類 |
0～10mA或4～20mA輸出，帶三位
寬帶調節
|
| XMT-222 |
熱電阻類 |
| XMT-223 |
mV變送器 |
| XMT-224 |
遠傳壓力表 |
| XMT-225 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-231 |
熱電偶類 |
0～10mA或4～20mA輸出，帶時間
比例調節
|
| XMT-232 |
熱電阻類 |
| XMT-233 |
mV變送器 |
| XMT-234 |
遠傳壓力表 |
| XMT-235 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-241 |
熱電偶類 |
0～10mA或4～20mA輸出，帶二位
PID調節
|
| XMT-242 |
熱電阻類 |
| XMT-243 |
mV變送器 |
| XMT-244 |
遠傳壓力表 |
| XMT-245 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-291 |
熱電偶類 |
0～10mA或4～20mA輸出，帶連續
PID調節
|
| XMT-292 |
熱電阻類 |
| XMT-293 |
mV變送器 |
| XMT-294 |
遠傳壓力表 |
| XMZ-395 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-305 |
熱電偶類 |
帶電源輸出24V。
配二線制變送器。
|
| XMT-305 |
熱電阻類 |
| XMT-315 |
mV變送器 |
| XMT-325 |
遠傳壓力表 |
| XMT-335 |
Ⅱ、Ⅲ型變送器 |
| |
|
| XMT-345 |
兩位式PID調節 |
帶電源24V。
配二線制變送器。
|
| XMT-355 |
時間比例帶上限報警 |
| XMT-365 |
連續PID帶上限報警 |
| XMT-375 |
位式PID帶上限報警 |
| XMT-395 |
連續PID調節 |
| |
|
| XMT-405 |
單顯示 |
帶電源24V。輸出配二線制變送器
帶0～10mA或4～20mA輸出。
|
| XMT-405 |
二位調節 |
| XMT-415 |
三位狹帶調節 |
| XMT-425 |
三位寬帶調節 |
| XMT-435 |
時間比例式調節 |
| |
|
| XMT-445 |
兩位式PID調節 |
帶電源輸出24V
配二線制變送器。
|
| XMT-455 |
時間比例帶上限報警 |
| XMT-465 |
連續PID帶上限報警 |
| XMT-475 |
位式PID帶上報警 |
| XMT-495 |
連續PID調節 |
四、XM系列數字式顯示調節儀測量范圍
| 傳感器類別 |
分度號 |
測量范圍 |
| 鎳鉻-鎳硅 |
K (Eu-2) |
0～600℃;0～1100℃;0～1300℃ |
| 鎳鉻-考銅 |
(EA-2) |
0～300℃;0～500℃;0～600℃; |
| 鎳鉻-康銅 |
E |
0～300℃;0～500℃;0～800℃; |
| 鉑銠-10鉑 |
S (LB-3) |
0～1300℃;600～1600℃ |
| 鉑銠30-鉑銠6 |
B (LL-2) |
800～1800℃;1000～1800℃ |
| 輻射感溫器 |
F2 |
700～1400℃;1200～1800℃ |
| 銅熱電阻 |
(G)R0=53Ω |
0～50℃;0～100℃;0～150℃ |
| Cu50R0=50Ω |
0～50℃;0～100℃;0～150℃ |
| 鉑熱電阻 |
Pt100R0=100Ω
(BA2)R0=100Ω
(BA1)R0=46Ω |
-200～200℃;-100～100℃;100～150℃;-50～50℃;-50～100℃;-50～150℃;0～100℃;0～150℃;0～200℃;0～300℃;0～400℃;0～500℃;0～600℃; |
| Pt10R0=10Ω |
0～10℃;0～150℃;0～200℃; |
|
霍爾壓力變送器電阻遠傳壓力表Ⅱ型Ⅲ型變送器及其它類變送器
|
顯示壓力（MPa）或真空度、百分含量及其它物理量。
|
0～0.100;0.160;0.250;0.400;0.500;
0.600;1.000;1.600;2.50;4.00;6.00;10.00
16.00;25.0;40.0;60.0;100.0 |
| 顯示流量（T/h） |
0～500;10.00;16.00;30.0;50.0;10.00
500;1000;1600;1800 |
注：1、一般訂貨均采用新分度號，括號內的為老分度號如用戶確需作特殊訂貨處理。 2、表二測量范圍所列規格僅作參考，用戶可按需要在訂貨時注明。3、變送器遠傳壓力表類，訂貨時應注明輸入信號范圍類別和顯示量程范圍、單位符號。 被測各種物理經傳感器或變送器轉換成電壓，電阻，電流量輸入，經輸入電路變換成統一的mV信號、送放大器放大，同時進行線性化處理使被測量與信號成線性關系，然后經輸出電路分三路輸出。一路送A/D模數轉換器。轉換器具有譯碼驅動、自動調零，極性顯示等電路，直接驅動LED用數字式顯示被測什。一路送V/I轉換和功率放大，恒流輸出。另一路送比較電路與設置值進行比較通過執行電路以接點信號形式作調節輸出。
|
